CORTE DOS PERFIS
E COLOCAÇÃO DA FECHADURA BICO

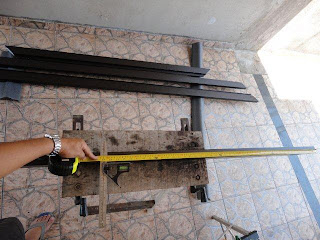

Quando o corte for em série, mais de uma barra do mesmo tamanho, coloque um limitador, este limitador é a medida entre o disco da serra até um ponto de apoio exatamente na medida que cortaremos, isto facilita o corte quando temos mais de uma barra do mesmo tamanho. A imagem seguinte está mais clara.
Continue lendo !
Essa barra branca foto abaixo, foi uma forma que encontrei para usar de apoio do limitador, a mesma se encontra fixa na máquina, então entro com a medida e marco na barra branca e assim coloco o limitador
Antes de colocar limitador, marque com lápis a posição exata da medida a ser usada.
Esta é a barra vertical, ela foi marcada com 1,77metros, isso porque foi descontado a altura do trilho mais as roldanas que medem 3 centímetros, totalizando 1,80 metros.
Note que o limitador está preso com um alicate de pressão.
Tendo a medida feita com o limitador, podemos então cortar em 45 graus a primeira barra, tendo mais medidas iguais corte-as também.
Note também que ficaram rebarbas devido ao corte.
(este tipo de rebarba fica apenas quando é feito em serra de vídea com muito uso)
Pronto, terminando de cortar as quatro barras, use uma lima para tirar as rebarbas, tome cuidado para não danificar o alumínio, lime de fora para dentro do perfil. (Foto acima)
Limpe com uma vassoura de pelo, toda a limalha do alumínio depois passe um pano umedecido em água em seguida apóie em esponjas, sem que esfole uma nas outras.
Pegue a barra de 1,77metros para furação da fechadura
Em relação as barras horizontais é a menor.
A furação da fechadura tente efetuar antes de montar o portão, pois facilita no manuseio.
Como dito anteriormente, a furação da fechadura se dá antes da montagem do quadro do portão, isso evita riscos e transtornos de apoio do portão, já que o mesmo terá aproximadamente 5 metros quadrados e também não será necessário um auxiliar.
Para assegurar que faremos a furação no lugar correto, se imagine no local da obra do lado de fora, de frente para a residência, o portão deslizará da esquerda para direita, logo a aba terá que ficar na esquerda e a fechadura na direita da barra.
Pegue a barra vertical (de 1,77m).
Coloque-a em pé
A aba terá que ficar na sua mão esquerda voltada para frente
Meça de baixo para cima 1,10 metros e passe um risco com o auxilio do esquadro (FOTO ACIMA)
Aí será a posição correta da fechadura.
Separe todas as peças da fechadura que necessita de furos ou recorte.
Ferramentas necessárias:
Furadeira eletrônica com reverso
Broca 4mm
Lima chata.
Kit fechadura completa.
Grafite em pó
Lápis preto nº 2
Esquadro de precisão
Broca chata de 5/8
Agora prenda a barra em um torno de bancada ou em uma bancada, com a aba voltada para baixo.
Confirme as medidas e marque a fechadura como diz o fabricante.
Apóie a fechadura deitada em cima da marca de 1,10m e marque a outra extremidade.
ficará assim com duas marcações
coloque a fechadura em pé na marcação e centralize para fazer o recorte no tubo
Marque outro lado e pronto, marcação feita, vamos apoiar a fechadura em pé centralizada na barra.
Eu centralizei com o auxílio de um esquadro (esquadro deslizante com uma trava de parafuso).
Travei 10mm no esquadro.
segure o lapis apoiado no esquadro e deslize até a olutra marcação.
Passei o risco nas duas laterais da barra, de uma linha à outra.
Pronto as marcações estão feitas.
Agora passe um risco ligando as linhas para depois recortar.
Com uma furadeira eletrônica e uma broca de 4mm, faça os furos do lado de dentro das linhas, em toda volta até que possa ser recortado com maior facilidade.
Ficará deste jeito.

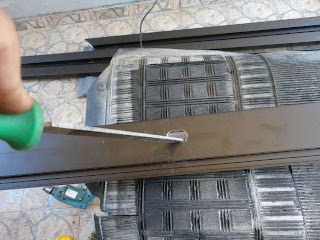

Agora com o auxilio de uma talhadeira ou formão, vá dando pequenas pancadas com um martelo para destacar o centro.
Pronto, ficou muito mau acabado.
Com o auxilio de uma lima, dê o acabamento, retire todos as rebarbas.
Vá testando a fechadura até que encaixe perfeitamente.
Pronto!
Com a fechadura no local, faça um pequeno risco como se fosse dar continuação ao que tinha anteriormente marcadas com setas.
faça o processo dos dois lados
feito a marcação vá para outro lado do perfil
Apóie a fechadura ao lado do perfil, com as linhas em série.
Firme bem a fechadura e marque com um lápis onde se encaixa o miolo.
obs,: o MIOLO da fechadura é para baixo, então muita atenção ao furar.
lado de fora
lado de dentro
vista com marcação, lade de baixo é o esquerdo da foto
Feito as marcações nas duas extremidades, vamos à furação
lado de baixo é a direita da foto
Para confirmação da marcação, apoie o acabamento da fechadura no risco feito.
use a broca chata de 5/8
Faça dois furos alinhados, na medida em que não ultrapasse o tamanho do acabamento.
transpasse o furo
Limpe a limalha e use a lima para acabamento
Pronto, agora faça o mesmo processo do outro lado
coloque o acabamento
Olhando de cima para baixo verifique se foi todo limado.
Coloque a fechadura no local e tente encaixar o miolo, caso tenha dificuldades, tente fazer um pequeno corte em cima como na figura seguinte.
Esse corte faz com que a fechadura corra para as laterais, tendo uma folga maior, facilitando o encaixe do miolo.
O corte pode ser feito com a lima.
Atenção a fechadura não pode ter uma folga maior que 5mm
Só corte uns dois ou três milímetros, isso é suficiente.
Pronto, deu tudo certo e o miolo encaixou-se perfeitamente.
Aparafuse para que a fechadura fique firme
Marque com lápis ou uma ponta de metal os furos do acabamento.
Feito isso, retire a fechadura.
Faça os furos, com broca de 2,5mm ou 3mm, dependendo do parafuso que irá usar.
Se for rebite, use um rebite de 6mm de comprimento por 2,4mm de espessura e um furo de 2,5mm ou 3mm.
Em fim, encaixe dos dois lados o acabamente, coloque os parafusos,(se for rebites só encaixe e não fixe definitivo) retire e guarde, só será lococado novamente quando terminar o portão.
FIM
